Lớp Autocad 2d

Mã sản phẩm : 1762944044

1.500.000đ
Số lượng:

    AUTOCAD (08-13 buổi):
    1/ Mục đích: Giúp học viên thể hiện được các ý tưởng thiết kế, triển khai kỹ thuật, … để hoàn thành hồ sơ thiết kế sơ bộ, khai triển bản vẽ kỹ thuật thi công nội thất, …
    2/ Bài tập thi: Thể hiện những thành phần bản vẽ cơ bản nhất trong 1 hồ sơ khai triển kĩ thuật phần kiến trúc
    1/ GIỚI THIỆU TỔNG QUAN AUTOCAD VÀ 1 SỐ LỆNH DỰNG HÌNH CƠ BẢN (2-3 ngày)
    Giao diện Autocad, tổng quan về phần mềm Autocad và bản vẽ kĩ thuật trong kiến trúc
    - Lưu file
    - Thiết lập option
    - Thiết lập đơn vị
    Giới thiệu 1 số lệnh dựng hình cơ bản trong Autocad
    - Lệnh L (line) – vẽ đoạn thẳng
    - Lệnh PL (polyline) – vẽ đoạn thẳng, các kiểu polyline
    - Lệnh XL (vẽ đường thẳng)
    - Rectang (REC) – vẽ hình chữ nhật
    - Circle (C) – vẽ đường tròn
    - Vẽ Arc (A) – vẽ cung tròn
    - Vẽ Elipse (EL)
    - Vẽ đa giác Polygon (POL)
    - Lệnh hatch (H)
    - Lệnh MText (Mt) – tạo chữ
    - Lệnh Align (AL)
    Bài tập thực hành:

    • Vẽ tọa độ ranh đất và sơ đồ vị trí trong bản vẽ XPXD bằng các lệnh polyline, rectangle, …
    • Vẽ chi tiết cửa đi, cửa sổ - tỷ lệ 1/25
    • 2/ GIỚI MỘT SỐ THAO TÁC TRÊN ĐỐI TƯỢNG (3 ngày)
      Các thao tác cơ bản với đối tượng (1 buổi):
      • Lệnh Move (M) – di chuyển đối tượng
      • Lệnh Copy (Co) – copy đối tượng
      • Lệnh xóa đối tượng Erase (E)
      • Trượt màn hình Pan (P)
      • Lệnh Rotate (Ro) – xoay đối tượng
      • Lệnh Scale (Sc) – phóng to thu nhỏ đối tượng
      • Lệnh Fillet (F)
      • Lệnh Undo (U)
      • Lệnh bắt điểm Osnap (OS)
      • Lệnh copy đối tượng từ bản vẽ khác: Ctrl + C, Ctrl + Shift + C
      Bài tập 1: vẽ chi tiết vệ sinh
      • Lệnh Stregth (S) – kéo dãn đối tượng
      • Lệnh Trim (Tr) – cắt đối tượng
      • Lệnh Extend (Ex) – kéo đối tượng
      • Lệnh bo đối tương fillet (F)
      • Lệnh Offset (O)
      • Lệnh đối xứng Mirror (Mi)
      • Lệnh Matchop (MA)
      Bài tập: Vẽ mặt bằng công trình
      Làm quen với layer (LA), layon, layoff , hiệu chỉnh polyline, đổi hệ tọa độ UCS để quản lý bản vẽ
      Cách Dim bản vẽ, ghi chú kích thước: (1 buổi)
      • Lệnh Dimstyle (D) – tạo đường kích thước theo từng tỷ lệ bản vẽ
      • Lệnh Dimlinear (DLI)
      • Lệnh Dimcontinuos (DIMCONT)
      • Lệnh ghi kích thước tâm (DDI)
      • Lệnh ghi kích thước tâm (DIMRAD)
      • Lệnh ghi kích thước góc (DAN)
      • Lệnh ghi đường dẫn LE
      • Lệnh hiệu chỉnh ghi chú trên Dim ED
      Bài tập: Khai triển hoàn chỉnh chi tiết cửa, dim đầy đủ các đường kích thước
      Cách tạo block, và trích đoạn chi tiết (1 buổi):
      • Lệnh tạo block (B)
      • Lệnh phá block (X)
      • Lệnh trích dẫn chi tiết Xclip (XC)
      • Lệnh hiệu chỉnh Block: edit block in place và block editor
      Bài tập: Vẽ mặt đứng công trình
      Lệnh in bản vẽ Print (Ctrl + P)
      BÀI TẬP THỰC HÀNH
      Buổi 1: Vẽ mặt cắt công trình
      Buổi 2: Vẽ chi tiết trích đoạn WC bằng các lệnh hiệu chỉnh block
      Buổi 3: Vẽ chi tiết bồn hoa, ban công, seno, …

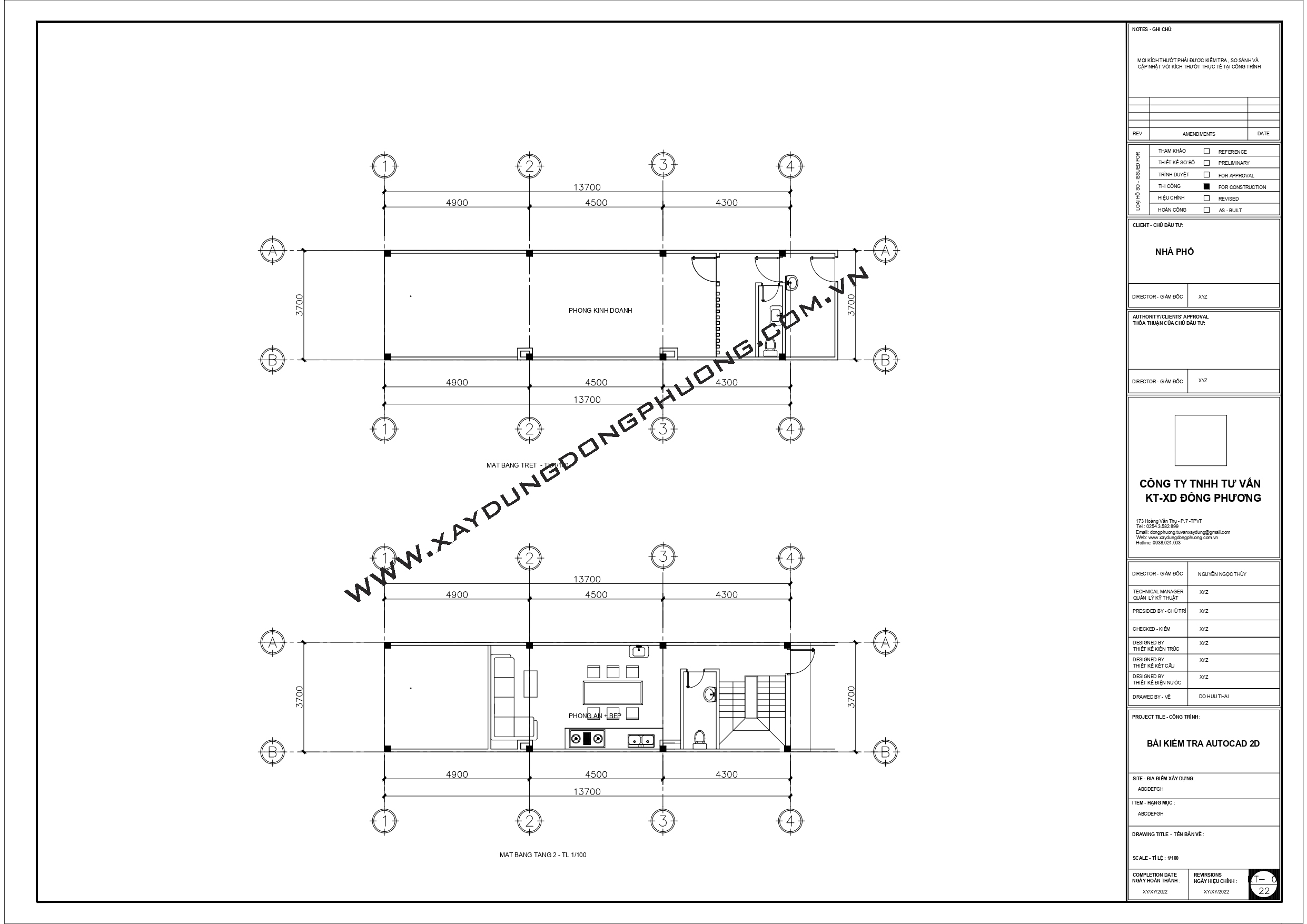

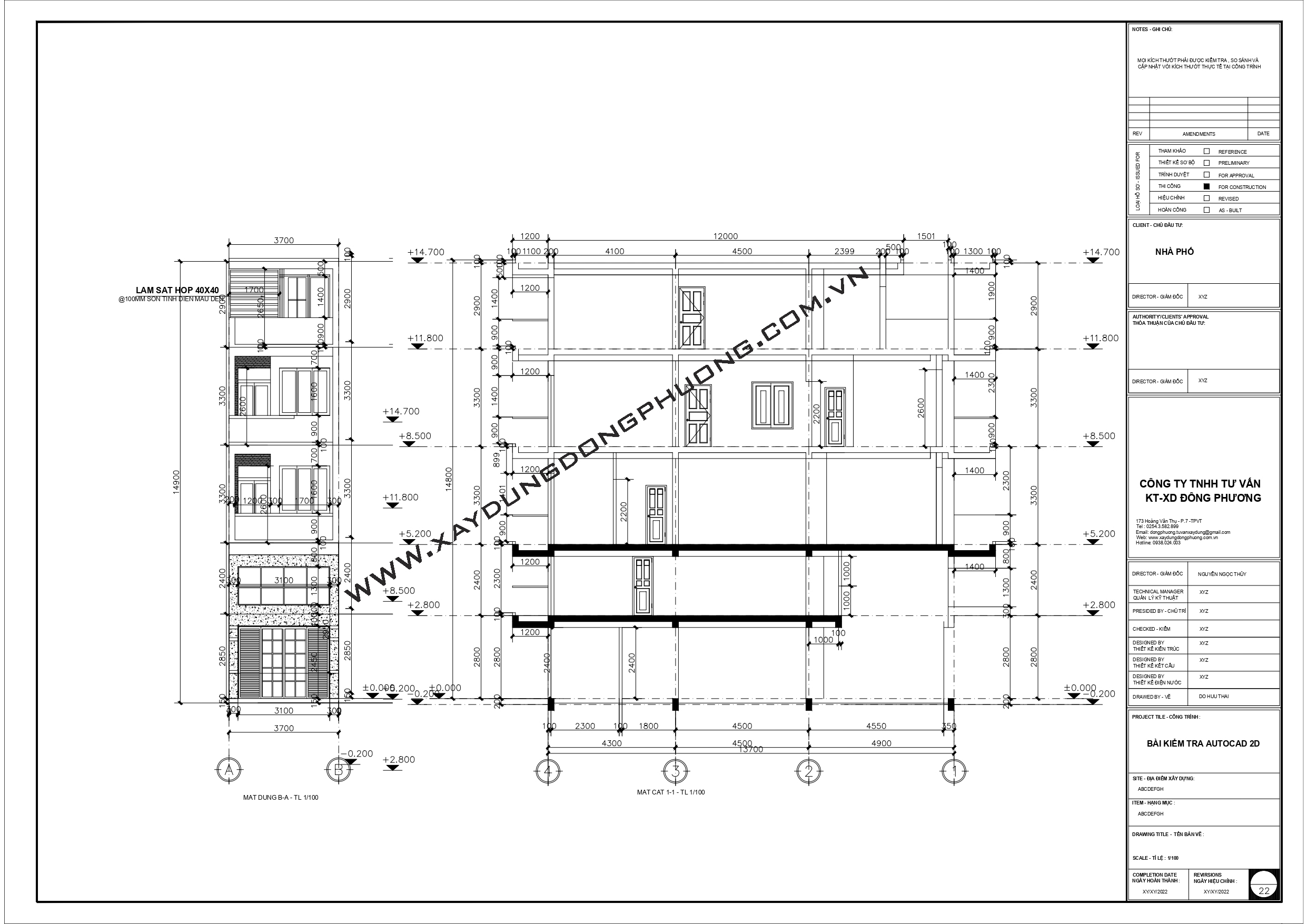

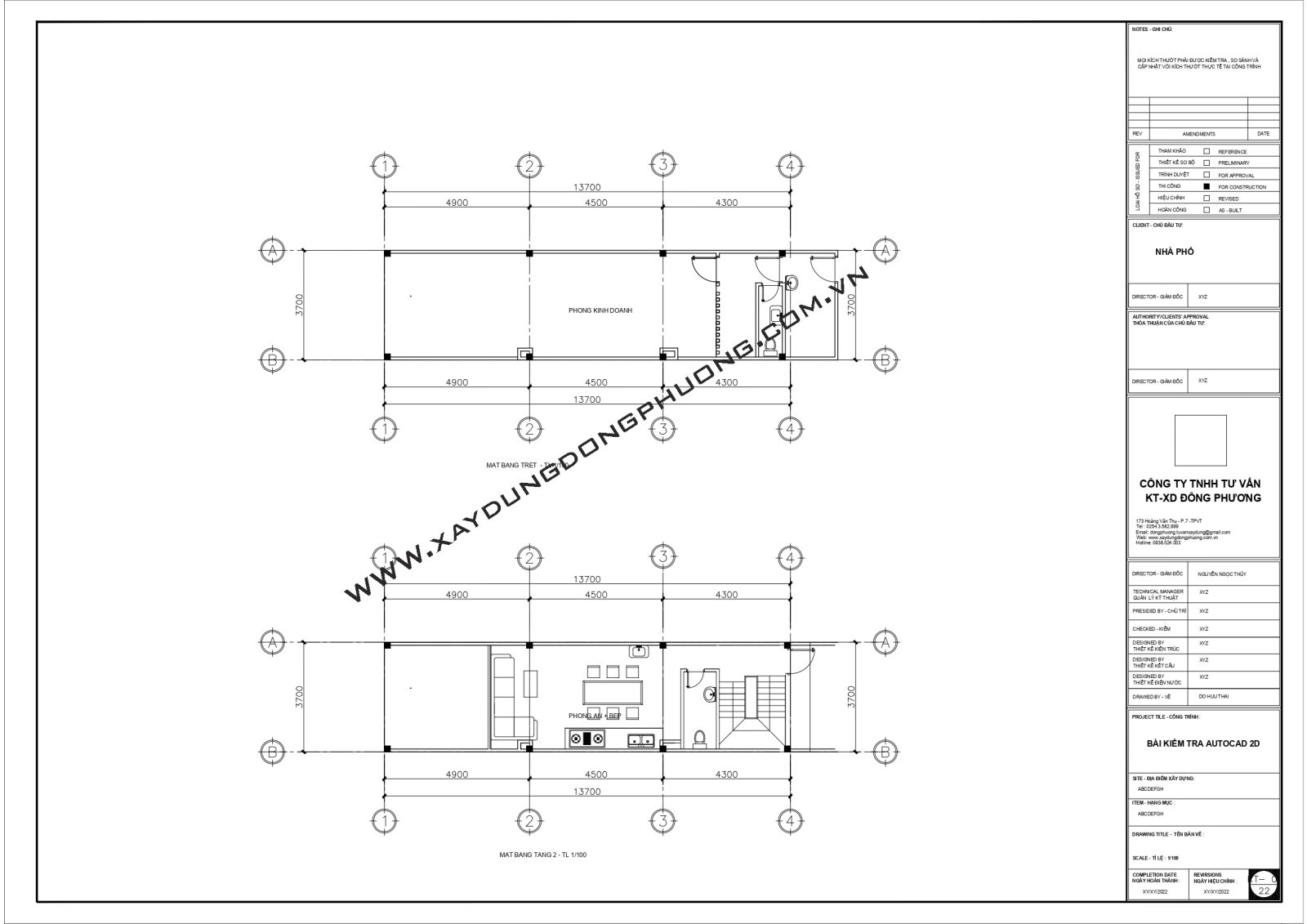

      BÀI KIỂM TRA (03 buổi) : Thể hiện hồ sơ khai triển kĩ thuật (theo mẫu có sẵn)
      • Mặt bằng, mặt đứng, mặt cắt
      • Chi tiết cửa
      • Chi tiết cầu thang
      • Chi tiết vệ sinh
      Yêu cầu: Dựng hình đúng, đủ theo mẫu
      Biết cách định nét, biết cách in bản vẽ
    • Thể hiện: Mr Đỗ Hữu Thái, tháng 11/2025
    • www.xaydungdongphuong.com.vn - Hotline 0938024003
